Da wir nun wissen was ein VoIP Gateway ist, können wir nun das zu unseren Bedürfnissen passende Gateway ermitteln: Um den Einstieg dabei zu erleichtern, beginnen wir mit den häufigsten Szenarien.
- Anbindung eines Amtsanschlusses an eine IPBX
- Anbindung analoger Endgeräte an eine IPBX
- Sanfte Migration zu einer VoIP-Lösung
- Anbindung einer PBX an einen SIP-Trunk
Sobald Sie das Szenario und die benötigte Anzahl an Ports auf dem Gateway kennen, können Sie unseren Konfigurator benutzen, um so Ihr passendes Gateway zusammenzustellen.
Anbindung eines Amtsanschlusses an eine IPBX
In diesem Szenario liegt ein oder mehrere herkömmliche Telefonanschlüsse (analog oder ISDN) vor, an dem eine IPBX betrieben werden soll.

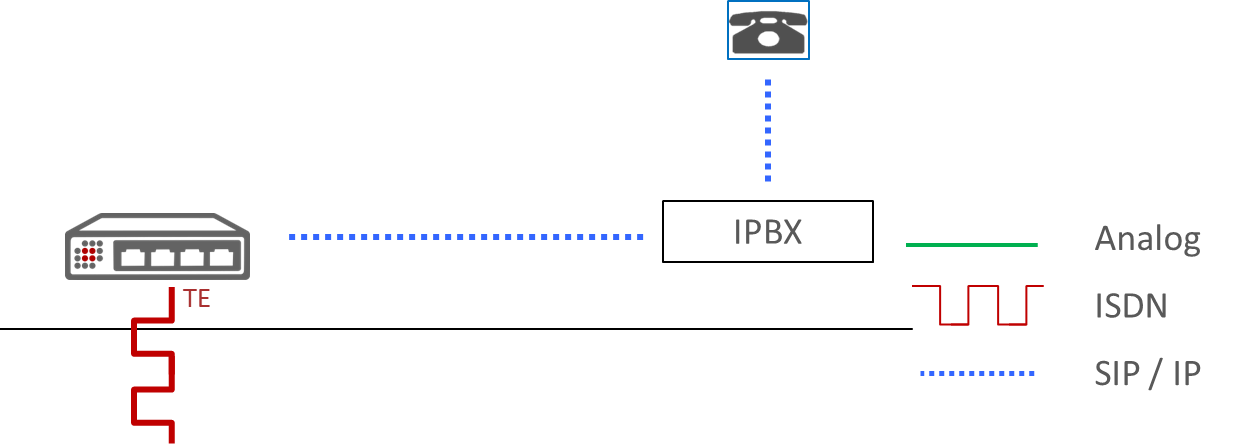

ISDN-Variante
In diesem Fall wird ein ISDN-Gateway benötigt. Bei ISDN unterscheidet man im Wesentlichen zwei Arten. Zum einen BRI (Basic Rate Interface), welches Mehrgeräte- und Anlagenanschlüsse beinhaltet und zum anderen PRI (Primary Rate Interface), welches in Europa auch unter der Kurzform E1 oder PMX und in den USA unter T1 zu finden ist.
- Bei einem BRI Anschluss können bis zu zwei gleichzeitige Gespräche geführt werden
- Bei einem PRI Anschluss können bis zu 30 gleichzeitige Gespräche geführt werden
Lediglich anhand der maximal gleichzeitig möglichen Gesprächsanzahl zu identifizieren welche Technologie vorliegend ist, ist möglich, kann jedoch in Ausnahmefällen nicht zu 100% genügen.
Beispiel:
- Können bis zu acht gleichzeitige Gespräche geführt werden, liegen möglicherweise vier BRI Anschlüsse vor. Die Wahl fällt dann auf ein vier BRI-Gateway
- Können bis zu 60 gleichzeitige Gespräche geführt werden, liegen möglicherweise zwei PRI Anschlüsse vor. In diesem Fall wäre dann ein zwei PRI-Gateway nötig.

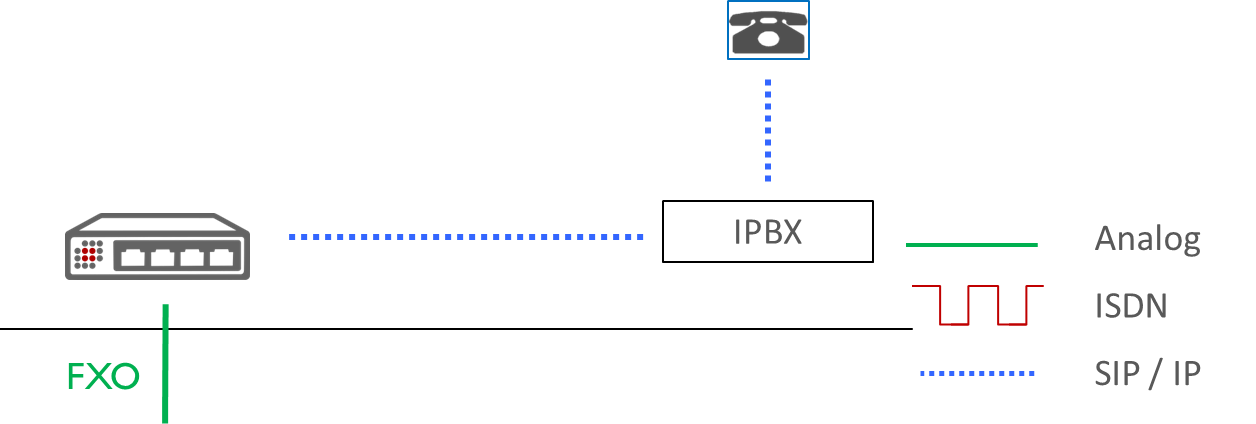

Analoge Variante
Zum Anbinden einer IPBX an einen analogen Amtsanschluss wir ein FXO-Gateway benötigt. Pro analogen Amtsanschluss ist ein Gespräch möglich, so dass Sie sehr einfach identifizieren können, wie viele FXO Ports Sie benötigen.

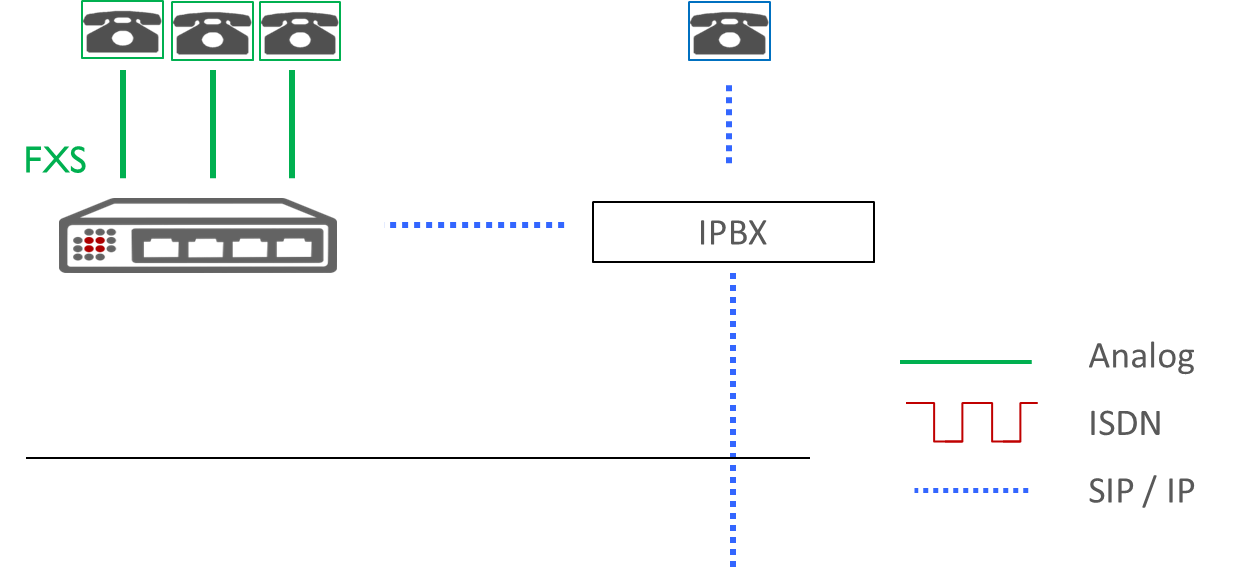

Anbindung analoger Endgeräte an eine IPBX
Zum Anbinden analoger Endgeräte an eine IPBX werden FXS-Gateways benötigt. Pro analoges Endgerät wird ein Port benötigt, so dass Sie sehr einfach identifizieren können, wie viele Ports Sie benötigen.
Hier sind ein paar Beispiele von analogen Endgeräten, die an eine IPBX mittels FXS-Gateway angebunden werden können:
- Telefone
- Faxgeräte
- Türklingel
- EC-Cashgeräte
- Alarmanlagen
Gerne helfen wir Ihnen dabei zu identifizieren, ob das Ihnen vorliegende Gerät an unsere Gateways angebunden werden können.
Eine Kombination von Technologien ist ebenfalls möglich. Mit einem beroNet Hybridmodul können Sie zwei analoge Endgeräte und zwei BRI Amtsanschlüsse an eine IPBX anbinden.
Sanfte Migration zu einer VoIP-Lösung
Für gewöhnlich werden bei einer sanften Migration eine herkömmliche PBX und eine IPBX für einen gewissen Zeitraum parallel betrieben. Die Aufgabe des Gateways ist in diesem Fall die Anbindung und Verteilung der Amtsanschlüsse auf beide PBX-Systeme. Auch hier hängt die Wahl des Gateways von der vorliegenden Technologie an der PBX ab:

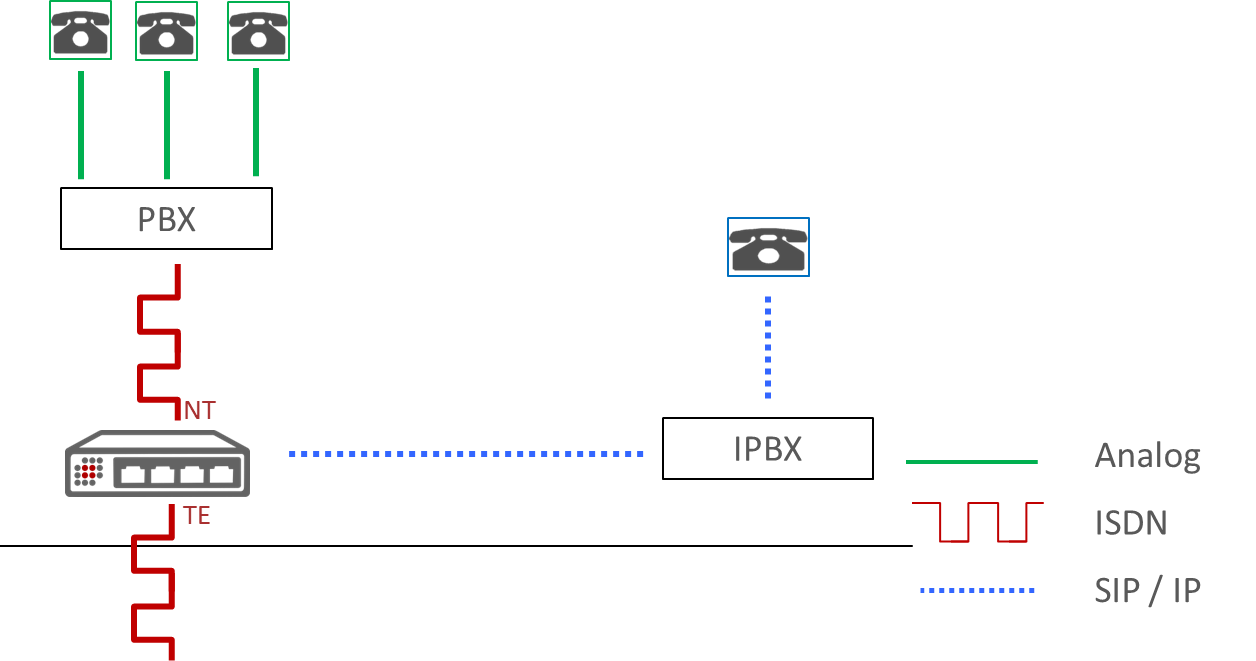

- ISDN-Variante: Das ISDN-Gateway kann im NT oder TE Modus agieren und so entweder einen Amtsanschluss oder aber eine Gegenstelle verkörpern. Zuerst muss die vorherrschende Technologie (BRI oder PRI) und die Anzahl an Leitungen identifiziert werden. Zur Bestimmung der Anzahl an Leitungen muss zunächst die Anzahl an Amtsanschlüssen berücksichtigt werden und dann die Anzahl an Anschlüssen, welche zur herkömmlichen PBX weitergeleitet werden, addiert werden.
Beispiel: Es liegt ein PRI-Amtsanschluss vor, der an die herkömmliche PBX angeschlossen ist. Da das PRI-Gateway nun dazwischen geschaltet werden soll, muss dieses über zwei PRI-Anschlüsse verfügen (einen für jede Richtung).

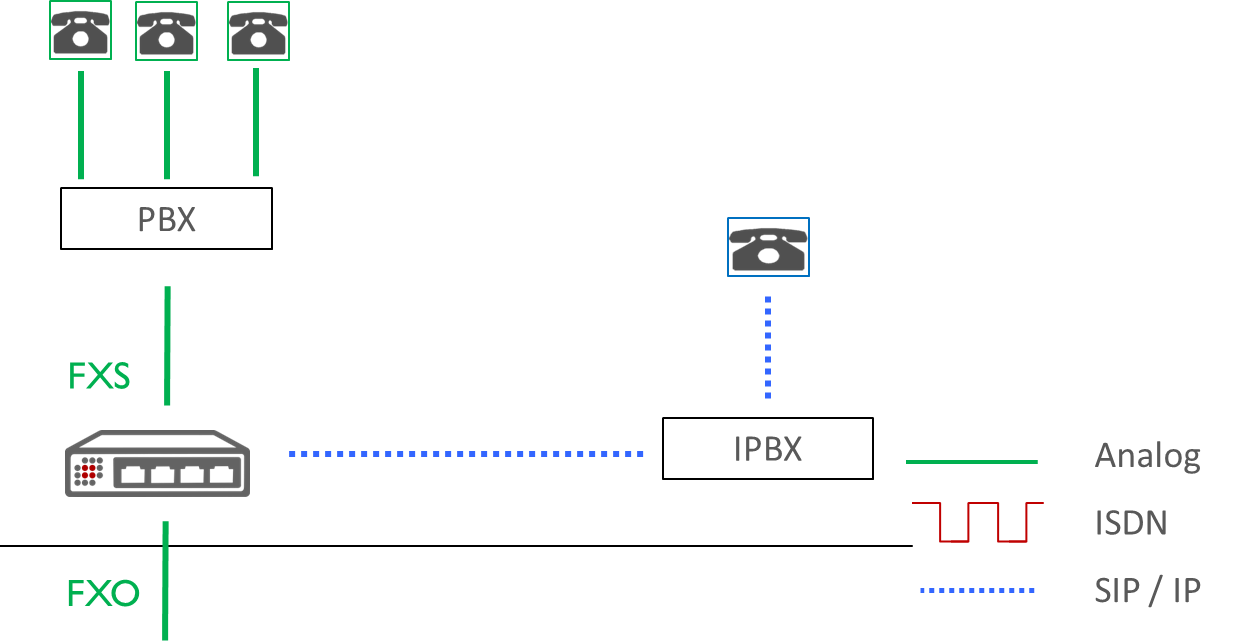

- Analoge Variante: Sie benötigen ein Gateway mit der passenden Anzahl an FXO und FXS Anschlüssen, abhängig von der Richtung. FXO benötigen Sie um das analoge Amt anzubinden, während an FXS entweder direkt analoge Endgeräte oder aber die FXO-Ports der PBX angeschlossen werden.
All-IP Szenario
In diesem Szenario müssen die Anschlüsse der herkömmlichen PBX, die vorher mit dem Amt verbunden waren mit dem Gateway verbunden werden, so dass die vorher verwendete Technologie maßgeblich für das zu wählende Gateway ist:
- ISDN-Variante: Es muss zunächst bestimmt werden ob es sich um BRI oder PRI handelt und dann die genaue Anzahl an Leitungen bestimmt werden. Nun kann aufgrund dieser zweier Informationen das passende Gateway gewählt werden.

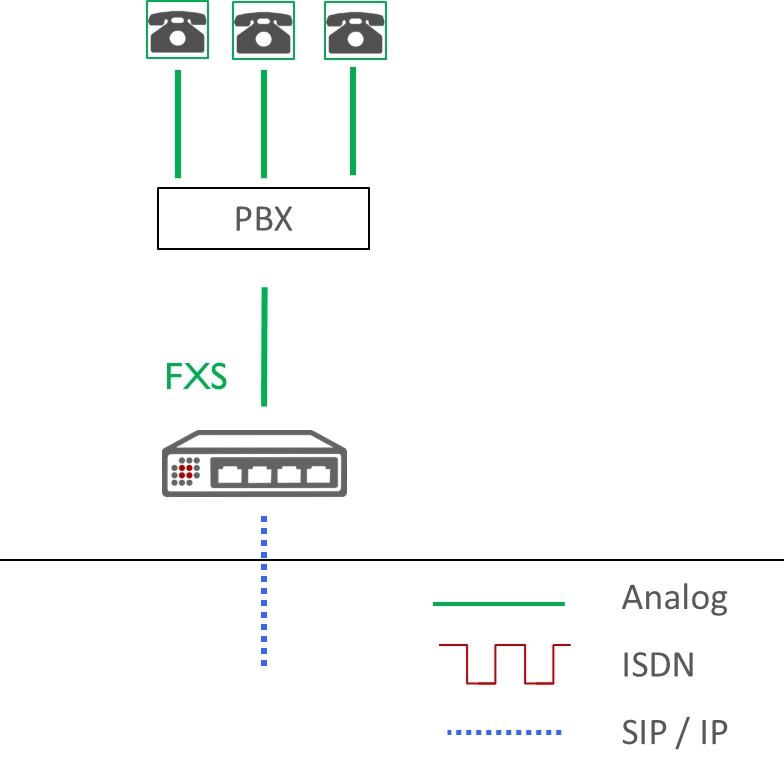

- Analoge Variante: Um die FXO Anschlüsse der herkömmlichen PBX anzubinden benötigen Sie die gleiche Anzahl an FXS Ports auf dem Gateway.
